液壓系統邏輯閥中位壓力干擾分析

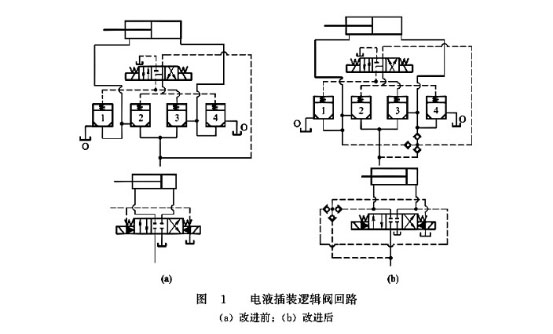

下圖1(a)所示為由三位四通P型電磁閥為先導閥和4個插裝閥1、2、3、4構成的O型中位機能的電液插裝邏輯閥回路，由主油路引出的控制油從X經P型中位機能三位四通電磁換向閥分別進入4個插裝閥的控制腔。理論上，電磁換向閥處于中位時，各插裝閥(1、2、3、4)應全部關閉，P、O、A、B互不相通，但在實際工作時往往出現干擾問題，在P、O、A、B4個油口中仍然出現有某兩個短時溝通的現象。例如由P→B，A→O的工況——液壓缸活塞左行的工況過渡到中位時，由于液壓缸慣性，會給A腔加壓，出現壓力pA升高大于px的現象。
這樣插裝閥1打??，仍然有A→O的油流存在，使液壓系統出現工作不正常，甚至不能工作的情況。為避免這種故障出現，可采用圖1(b)的方式，即增加3個單向閥，這樣不管何種現象出現，控制油p始終取自p、pA、pB中壓力最高者，使在中位及工作位置時，插裝閥1～4將嚴格地按照預定的控制處于正確的狀態，達到防止壓力干擾的目的。

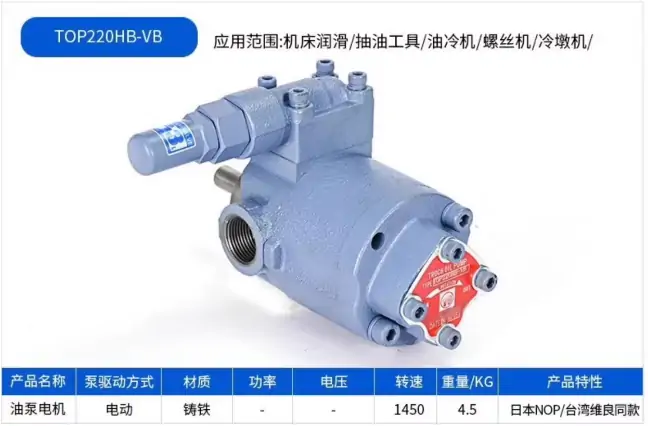

TOP-203/204HB-VB TOP-206HB-VB(VD) TOP-208HB-VB(VD)

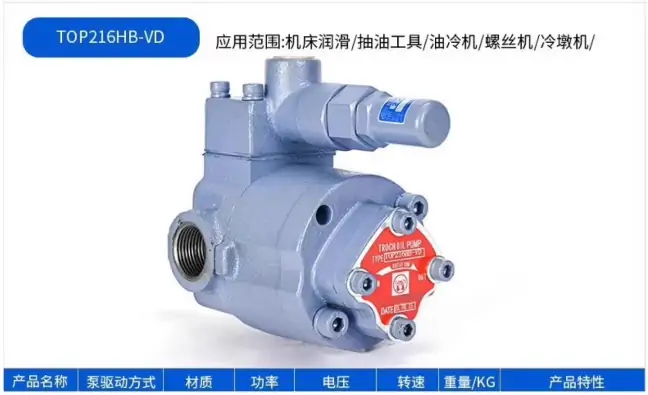

TOP-210HB-VB(VD) TOP-212HB-VB(VD) TOP-216HB-VB(VD) TOP-220HB-VB(VD)

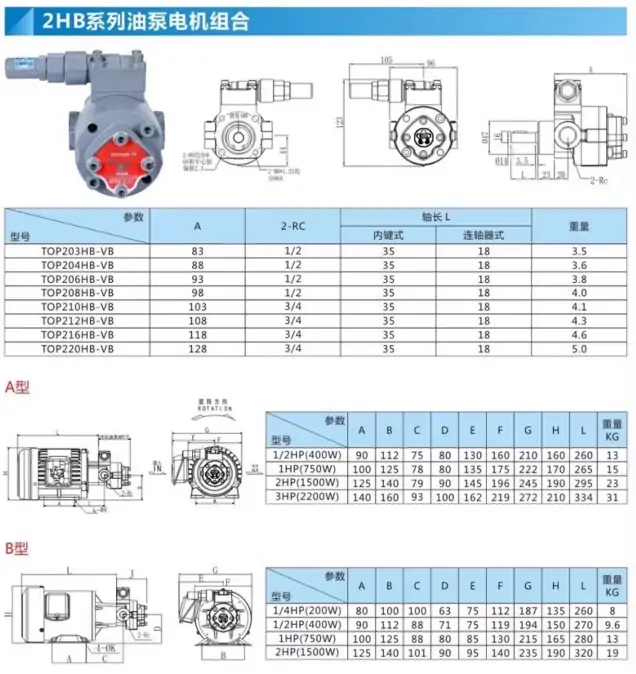

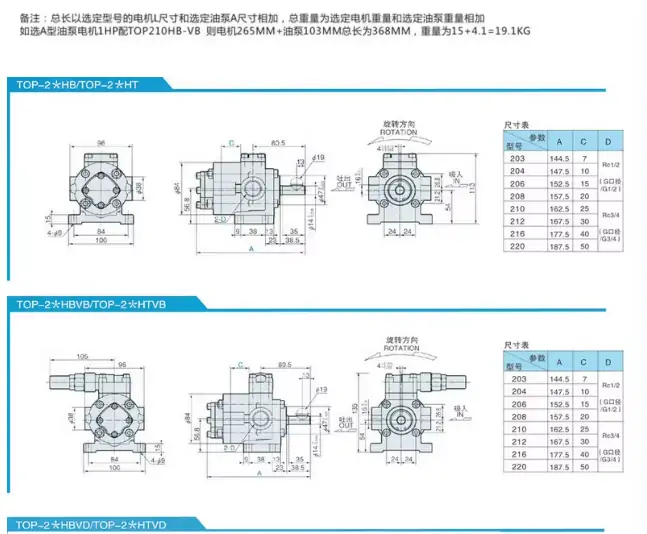

TOP-203HB PT1/2 TOP-204HB PT1/2 TOP-206HB PT1/2 TOP-208HB PT1/2
TOP-210HB PT3/4 TOP-212HB PT3/4 TOP-216HB PT3/4 TOP-220HB PT3/4

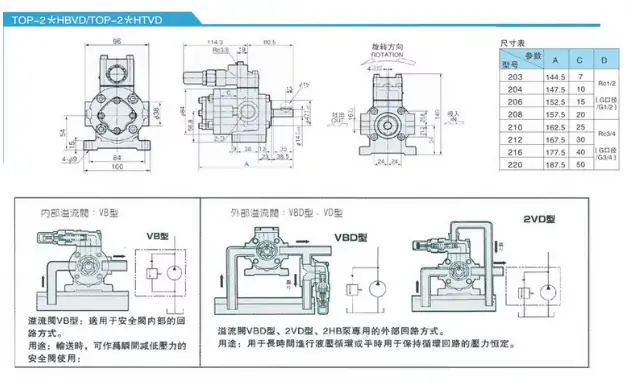

TOP-203HB-VB(VD) PT1/2 TOP-204HB-VB(VD) PT1/2 TOP-206HB-VB PT1/2
TOP-208HB-VB(VD) PT1/2 TOP-210HB-VB(VD) PT3/4
TOP-212HB-VB(VD) PT3/4 TOP-216HB-VB(VD) PT3/4 TOP-220HB-VB(VD) PT3/4
TOP-2MY400-203HBM TOP-2MY400-203HBEM
TOP-2MY400-204HBM TOP-2MY400-204HBEM
TOP-2MY400-204HBMVB TOP-2MY400-204HBEMVB
TOP-2MY400-204HWMVB TOP-2MY400-206HBM
TOP-2MY400-206HMEM TOP-2MY400-206HBMVB
TOP-2MY400-206HBEMVB TOP-2MY400-206HWM
TOP-2MY400-206HWMC TOP-2MY400-206HWMPVSE
TOP-2MY400-206HWMVB TOP-2MY400-206HWMVD
TOP-2MY400-208HBM TOP-2MY400-208HBEM
TOP-2MY400-208HBMRVB TOP-2MY400-208HWM
TOP-2MY400-208HWMPVSE TOP-2MY400-208HWMVB
TOP-2MY400-208HWMVD TOP-2MY400-210HBM
TOP-2MY400-210HBMVB TOP-2MY400-210HBMVB-2L
TOP-2MY400-210HBMVB-3 LTOP-2MY400-210HBMVD
TOP-2MY400-212HBM TOP-2MY400-212HBMVB
TOP-2MY400-212HWM TOP-2MY400-212HWMVB
TOP-2MY400-216HBM TOP-2MY400-216HBMVB
TOP-2MY400-216HBMVB-2L TOP-2MY400-216HMVB-1L
TOP-2MY400-216HWM TOP-2MY400-216HWMVD
TOP-2MY400-220HBM TOP-2MY400-220HBMVB TOP-2MY400-220HWMVB

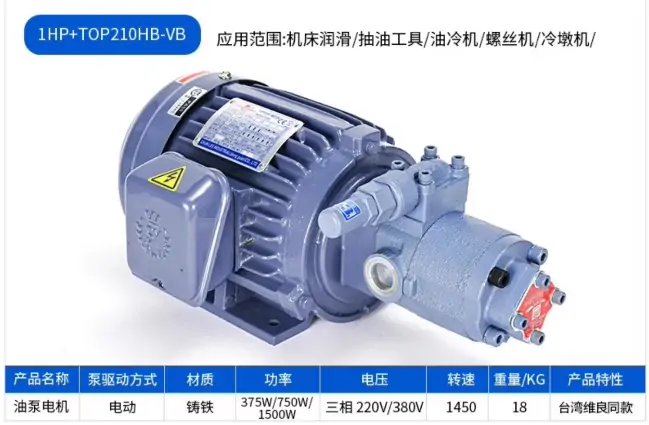

TOP2MY 200W電機
TOP2MY 400W電機

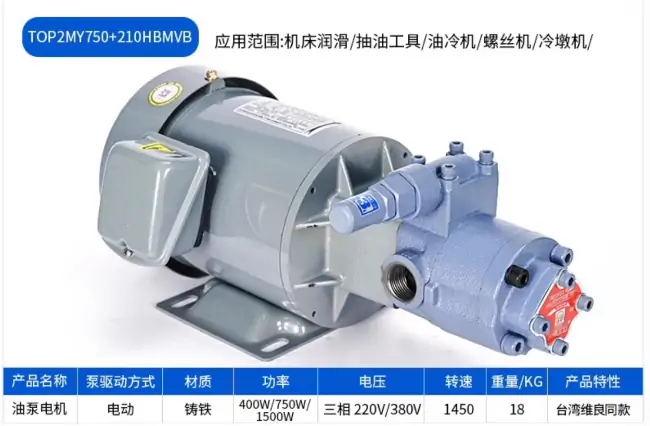

TOP2MY 750W電機
TOP2MY 1500電機
