閥門通徑(DN)與管徑尺寸對照表，Dn、De、D、d、Φ 不再亂

眾所周知閥門口徑大小與管道的尺寸有著必然的聯系，通常說多大的管徑(外徑)配多大的閥門。而閥門口徑則需要根據實際參數來計算，一般來說管道都會較大一些，閥門實際要比較小，主要取決于閥門位置需要控制的流量大小是多少，而管道尺寸隻需要流通能力夠就行了。

管道天天見，管徑經常念，可是要把Dn、De、D、d、Φ 這幾個都放在一起......比如：

DN200、De200、D200、d200、Φ200

蒙圈了嗎？請告訴我你是不是學渣！！！

一般來說，管子的直徑可以分為外徑（De），內徑（D），公稱直徑（DN）。下面大蘭液壓小編來給大伙區分區分這些“dddddd”的區別~

DN是指管道的公稱直徑

注意：這既不是外徑也不是內徑，是外徑與內徑的平均值，稱平均內徑。

當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應産品規格對照表。

水。煤氣輸送鋼管（鍍鋅鋼管或者非鍍鋅鋼管）、鑄鐵管、鋼塑複合管和聚氯乙烯（PVC）管等管材，應標注公稱直徑“DN”（如DN15.DN20）

De主要是指管道外徑

一般采用De標注的，均需要標注成外徑X壁厚的形式；

主要用于描述：無縫鋼管、PVC等塑料管道、和其他需要明確壁厚的管材。

拿鍍鋅焊接鋼管為例，用DN、De兩種標注方法如下：

DN20 De25×2.5mm

DN25 De32×3mm

DN32 De40×4mm

DN40 De50×4mm

我們習慣于使用DN來標注焊接鋼管，在不涉及到壁厚的情況下很少使用De來標注管道；但是標注塑料管就又是另外一回事了；還是跟行業習慣有關，實際施工過程中我們簡略稱呼的20、25、32等管道均是指De，而不是指DN，這里相差一個規格呢。不搞清楚很容易在采購、施工過程中造成損失。

兩種管道材料的連接方式不外乎：絲扣連接及法蘭連接。其他連接方式就用得很少了。

鍍鋅鋼管、PPR管均能采用以上兩種連接，隻是小于50的管道用絲扣較方便，大于50的用法蘭比較可靠。

注意：如果是兩種不同材質的金屬管道相連，要考慮是否會産生原電池反應，否則會加速活躍金屬材料管道的腐蝕速度，最好要用法蘭連接，并用橡膠墊片類的絕緣材質將兩種金屬分隔??，包括螺栓都要用墊片分隔，避免接觸。

D一般指管道內徑

d表示混凝土管內直徑

Φ表示普通圓的直徑

當然了，Φ還能表示管材的外徑，但是此時應該在其后面乘以壁厚。

如：Φ25×3，表示外徑為25mm，壁厚為3mm的管材。

對無縫鋼管或者有色金屬管道，應標注“外徑×壁厚”。

如：Φ107×4，其中Φ可省略。

中國、ISO和日本的部分鋼管標注采用壁厚尺寸表示鋼管壁厚系列。對于這類鋼管，表示方法為管外徑×壁厚。

如：Φ60.5×3.8

De、DN、d、ф的各自表示范圍！

De-- PPR、PE管、聚丙烯管 外徑

DN-- 聚乙烯（PVC）管、鑄鐵管、鋼塑複合管、鍍鋅鋼管公稱直徑

d -- 混凝土管公稱直徑

ф-- 無縫鋼管或者有色金屬管道應標注“外徑×壁厚”

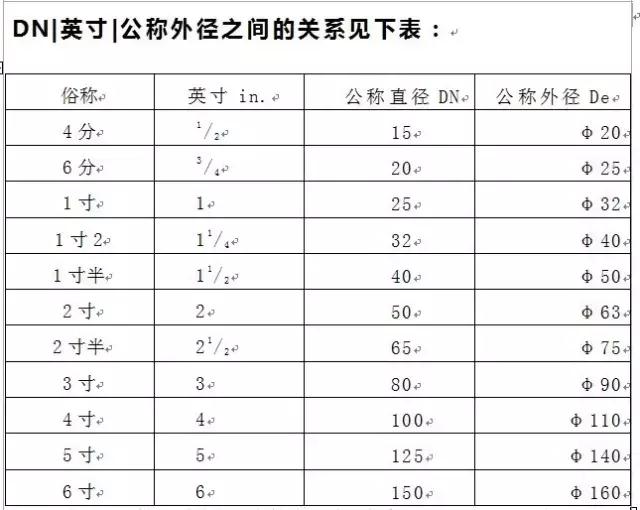

（1） 管件尺寸與閥門通徑及英寸對照表：

（2） 閥門通徑DN（公稱直徑）對應管子外徑Ф（mm）：
